Колесный экскаватор ЭО-3322

Назначение

Основной задачей ЭО 3-й размерной группы является выполнение земляных работ траншей, колодцев и строительных площадок. Колесная база характеризует экскаватор как самостоятельную мобильную технику, используемую на стройках страны, для коммунально-ремонтных работ, а также в карьерах горнодобывающих производств и заводов. Одновременно используется как погрузочно-разгрузочное оборудование для работы с сыпучими материалами.

Исполнение только для умеренного климата для температурного диапазона от -40 до +40 С и полов 4-й категории.

Экскаватор ЭО 3322

Это интересно: Технические характеристики и модификации корейского экскаватора эо-33211: подробный взгляд на проблему

Немного истории

Вновь разработанная машина была испытана в 1970 году. По ее удовлетворительным результатам было принято решение о начале серийного производства этой модели на Калининском и Ленинградском экскаваторных заводах. У первых модификаций этого экскаватора основная (нижняя) часть стрелы, а также гидроцилиндры подъема представляли собой неподвижный элемент. Более поздние модификации оснащались моноблочной стрелой.

Эта модель экскаватора, благодаря своей универсальности и удачной конструкции, нашла применение во многих сферах строительства, ремонта и т.д.

Модификации экскаватора ЭО 3322 и их характеристики

Базовая модель ЭО 3322 несколько раз совершенствовалась. В результате были созданы различные модификации исходной машины. Наиболее популярными были ЭО 3322А и ЭО 3322D.

Отличительной чертой всех агрегатов серии ЕО является полностью гидравлическое управление. Он доступен во всех модификациях.

Кроме того, для всех разновидностей характерны несъемные гидроцилиндры подъема и нижней части стрелы; все остальные рабочие устройства съемные. Различия в технических характеристиках модификаций незначительны, но их необходимо рассматривать отдельно.

Итак, экскаватор ЭО 3322 — технические характеристики:

• радиус поворота кабины – 2800 мм;
• высота — 3140мм;
• колея — 2040мм;
• максимальная скорость 19,68 км/ч;
• вес — 14 тонн;
• мощность двигателя – от 75 до 100 л.с. (в зависимости от модификации);
• расход топлива – 12,54 литра в час;
• производительность гидросистемы — 18 л/мин.

Если рассматривать отдельно экскаватор ЭО 3322Д и экскаватор ЭО 3322А, технические характеристики которых мало чем отличаются от исходной модели, то их характерной чертой будет сервопривод, облегчающий управление машиной и малые габариты.

В остальном для модификаций ЭО 3322Д и ЭО 3322А технические характеристики идентичны характеристикам ЭО 3322.

Главной характерной чертой ЭО 3322, а также его модификаций является поворотная кабина, что позволяет свести к минимуму лишние перемещения во время работы. Сама кабина отличается крайне удачным устройством.

Площадь остекления максимальна, что увеличивает радиус обзора оператора, все рычаги управления и приборы управления расположены в зоне доступа, улучшена звукоизоляция, а также имеется автономное отопление, что позволяет с комфортом использовать технику в любую погоду.

Важно! Экскаваторы серии ЭО в начале 90-х были сняты с производства, но, несмотря на это, пользуются большим спросом и популярностью.

Детали разных моделей серии ЕО взаимозаменяемы: съемное оборудование, запчасти и даже кабину одной модели можно легко перенести на другую.

Любой экскаватор с пневмоприводом серии EO может легко преодолевать подъемы под углом до 22 градусов. Он также может работать в экстремальных условиях: при температуре от -40 до +40 градусов по Цельсию его еще можно использовать.

Базовая модель ЭО 3322 оснащена 4-цилиндровым дизельным двигателем модели СМД-17Н (создан на базе двигателя трактора МТЗ), с жидкостным охлаждением, непосредственным впрыском топлива и турбонаддувом.

Устройство экскаватора

Экскаватор ЭО 3322

Особенностью конструкции экскаватора ЭО-3322 является платформенная полностью вращающаяся кабина. Возможность вращения вокруг оси сводит к минимуму количество холостых движений во время работы. Оператор имеет наилучший обзор, что увеличивает вылет стрелы и повышает производительность.

Движение бульдозера обеспечивается колесным ходом с колесами одинакового диаметра и пневматическим приводом. Система привода имеет сбалансированный управляемый передний мост, соединенный с рамой. Техника легко преодолевает уклоны 20°. Величина удельного давления на грунт составляет 0,4 кг/см2.

Для облегчения управления установлен гидроусилитель рулевого механизма. Гидравлическая система отвечает за перемещение стрелы, расположенной впереди, и поворот кабины. Гидравлика полностью обеспечивает весь комплекс рабочих и вспомогательных движений и перемещения оборудования, поэтому ЭО-3322 получил название гидравлического экскаватора.

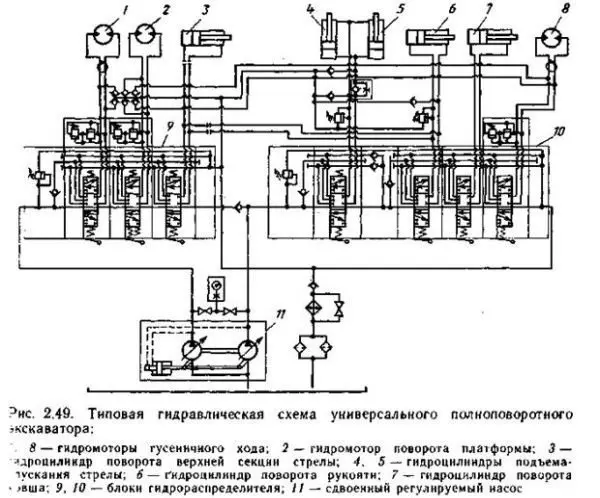

Гидравлическая система экскаватора ЭО-3322

Технические характеристики ЭО-3322 приведены в таблице:

Гидросистема

В гидросистеме экскаватора ЭО-3322, отвечающей за все органы управления, используются регулируемые двойные аксиально-поршневые насосы. Согласно паспортным характеристикам они создают номинальное давление 160 кг/см2 и максимальное 250 кг/см2, что позволяет устойчиво работать ручке и вспомогательным устройствам. Гидравлические подъемные цилиндры устанавливаются стационарного типа.

Гидравлическая система ЭО-3322 отличается надежностью и при поддержании необходимого уровня рабочей жидкости работает без проблем.

Это интересно: Сильные и слабые стороны одноковшового гусеничного экскаватора тагил эо-5126: подробно объясняем

Преимущества и недостатки

Преимущество экскаваторов: простота конструкции и простота обслуживания говорят сами за себя. Также стоит отметить:

•  Низкий расход топлива 12,5 л/час при любой нагрузке;
•  Эргономичная организация рабочего пространства оператора;
•  Работает на 3-х плоскостях и 2-х уровнях относительно расположения машины;
•  Благоприятное соотношение стоимости и качества услуг.

К недостаткам можно отнести ежегодное уменьшение автопарка, отсутствие оригинальных запасных частей.

В нашем парке спецтехники, обслуживающей речной порт, есть такой экскаватор, будь то модификация А или В. Примечательно, что современная техника (в том числе импортная) ломается чаще этой! Хотя он работает в условиях низкой нагрузки. Единственное, что можно сравнить с современной техникой, так это комфортные условия работы оператора, в советском тракторе, конечно же, нет даже кондиционера.

Описание кабины

Экскаватор ЭО-3322 имеет цельнометаллическую кабину. Площадь остекления увеличена и охватывает площадь ниже уровня сиденья водителя. Спереди стекло откидывается назад и фиксируется на месте.

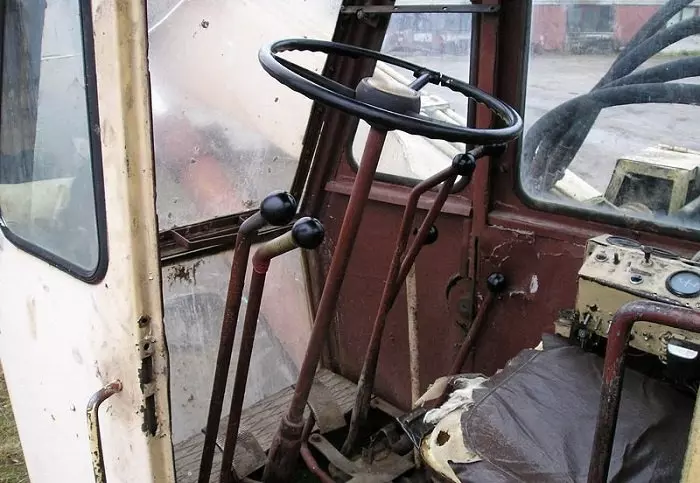

Кабина экскаватора ЭО 3322

Сиденье с пружинами регулируется по глубине и высоте. Также есть откидывающаяся спинка.

Дверь заперта. В открытом положении фиксируется на внешней стенке кабины. Поверхность пола покрыта виброизоляционным матом из износостойкой резины.

Система вентиляции и отопления обеспечивает комфортные условия труда. Нагрев воздуха внутри кабины происходит за счет циркуляции горячей воды, поступающей после остывания двигателя. Затем вода возвращается в теплообменник нагревателя. Запорный клапан позволяет перекрыть подачу воды в жаркую погоду. Для наружной вентиляции просто откройте заслонку отопления. Когда хладагент не подается, его можно использовать в качестве вентилятора.

Экскаватор ЭО-3322: применение

Данная модель предназначена для:

• Разработка грунта 1-4 группы;
• Копать различные виды местных котлованов (колодцы и т.п.);
• Погрузочные работы с грунтом, подвергнутым предварительному рыхлению;
• Нагрузка мерзлого грунта;
• Погрузочные работы с различными типами наваленных сыпучих материалов и др.

С помощью этой техники разрабатывают траншеи, колодцы, карьеры. Экскаватор описываемой модели широко используется в сфере промышленной, сельской, городской мелиорации, а также в транспортном строительстве.

Цена нового и б/у экскаватора ЭО-3322

Экскаватор ЭО-3322 давно снят с производства. Однако до сих пор успешно эксплуатируется в различных сферах сельского хозяйства и строительства. Долговечность техники гарантируют высокие прочностные и эксплуатационные качества.

Предложений модели ЭО-3322 на вторичном рынке довольно много. Стоимость экскаватора в рабочем состоянии колеблется от 0,3 до 1 млн рублей. Цена оборудования зависит от даты осмотра, наработанных часов, года выпуска и установленного гидравлического оборудования.

Стоимость бульдозера 1991-1992 годов выпуска, который не запускали несколько лет, составит 100-150 тысяч рублей.

Аренда ЭО-3322 обойдется в 8 000-10 000 рублей за смену.

Аналоги

К аналогам ЭО-3322 можно отнести зарубежные экскаваторы Hyundai R170 и DOOSAN — S160.

Аналоги

Соответствующее оборудование только импортное, это:

•  Марка Hyundai EO R170;
•  Марка DOOSAN EO S160.

ЭО 3322 — принят на вооружение в 1970 году, получил 4 модификации и сейчас, спустя 25 лет после снятия с производства, пользуется спросом на отечественном рынке. Такая популярность определяется низкой стоимостью, высокой производительностью и надежностью технологии.
