Датчик давления масла в Grand Cherokee сообщит о неисправности с помощью Джеки Чана и мигающей красной лампочки масла на приборной панели. Симптомы напоминают неисправность масляного насоса, но не спешите с выводами: практика показывает, что иногда дело просто в датчике. Казалось бы, мелочь, но, несмотря на ее небольшой размер, ее замена представляет собой настоящую проблему.

Автомобиль: Jeep Grand Cherokee
Трансмиссия: NAG1 (W5A580, автоматическая, 5-ступенчатая, AWD)
Особенности двигателя: V6, рассеянный впрыск
Пробег: 157 026 км
Год производства: 2012
Двигатель: ERB (3,6 л, 3604 см3, 283 л.с.).

В другой статье вы узнаете про датчик уровня топлива Газ 3110.

Сначала загоните Grand Cherokee в рабочую зону. Здесь не нужен подъемник, все работы выполняются с земли.

Видео:Где находится датчик давления масла на Jeep Grand Cherokee WJСкачать

Подготовка автомобиля Grand Cherokee к процедуре

Задача проста: снимите весь впуск и доберитесь до корпуса масляного фильтра, где расположен датчик давления масла. Вот только это не Grand Caravan с поперечным двигателем, а сырой Grand с продольным двигателем.

Работа не тяжелая, но некомфортная.

Разберем дроссельную заслонку — это хорошая возможность заодно очистить ее от масла и грязи.

Видео:Замена датчика давления масла джип чероки 4.7Скачать

Корпус дроссельной заслонки Grand Cherokee

В нашем блоге вы прочитаете про датчик температуры охлаждающей жидкости.

И тогда начинается йога автосервиса. Корпус радиатора располагается в поддоне двигателя, а сам двигатель сдвинут в сторону моторного щита и прекрасно прячется сзади под пластиком стеклоочистителя.

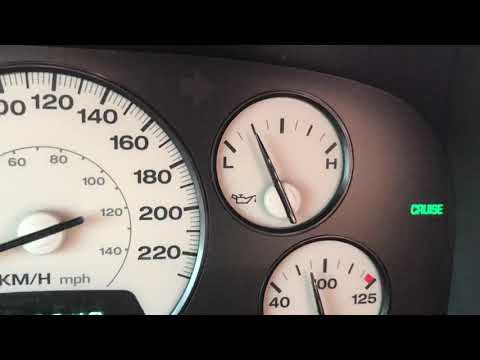

Видео:ЗАГОРЕЛАСЬ ЛАМПОЧКА ДАВЛЕНИЯ МАСЛА - МОЖНО ЛИ ЕХАТЬСкачать

Половина работы выполняется на колене.

Снятие верхней части впускного коллектора и звукоизоляции.

Верхняя часть коллектора

Затем нижнюю часть коллектора. Прокладки — шесть сверху и столько же снизу — не должны использоваться повторно, иначе гарантирована утечка воздуха.

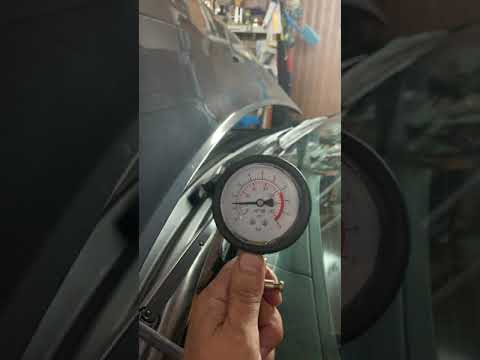

Видео:Проблема с давлением масла в ДВС и ее решение Jeep Grand Cherokee ZJСкачать

Нижняя часть впускного коллектора Grand Cherokee

Читайте также: Датчик распредвала Газель УМЗ 4216.

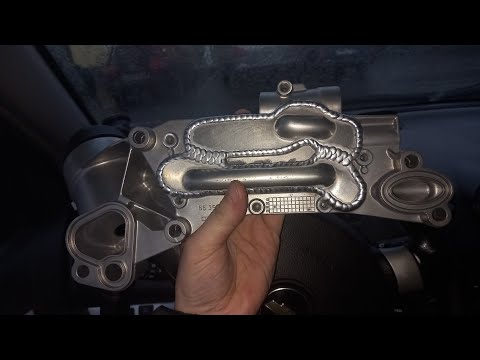

Вот так выглядит двигатель с корпусом масляного фильтра, или масляного радиатора, в центре.

Негерметичность двигателя

Видите ли вы что-нибудь красноватое возле моторного щита? Правильно, это разъем датчика.

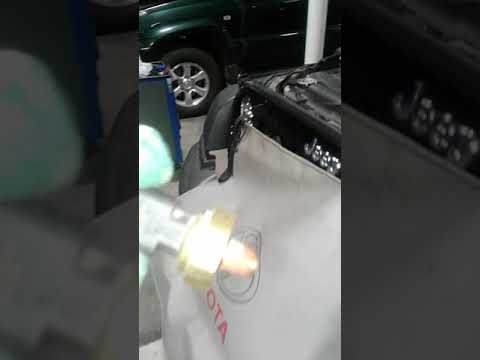

Видео:Датчик давления масла Jeep Grand Cherokee WJ - все моторы! Обзор датчика BLUEPRINT.Скачать

Именно там спрятаны датчики давления и температуры.

Ранее мы рассказывали про датчик массового расхода воздуха Газ 3110.

Есть только одна проблема — это неправильный датчик. Сверху находится датчик температуры масла, а под ним — датчик давления масла.

Видео:Датчик давления гранд чероки 4.0.Скачать

Откручиваем головку и аккуратно откручиваем датчик — есть риск, что он прилипнет к резьбе, что приведет к однозначной замене радиатора в целом. Место не самое удобное: жарко, темно, на коленях пытаешься пробраться сквозь хитросплетения труб.

Собираем все в обратном порядке, запускаем двигатель и смотрим на данные на приборной панели. У нас есть давление, мы видим, как масляный насос переключается с одного режима на другой. Хорошая новость, иначе нам пришлось бы расстраивать владельца и снимать оба масляных поддона, чтобы заменить насос в сборе.
