Обзор оборудования на Газель Бизнес ГАЗ-3302, ГАЗ-33023, ГАЗ-2705, ГАЗ-330202, ГАЗ-330232, ГАЗ-3221, ГАЗ-32212, ГАЗ-32213, ГАЗ-322132, ГАЗ-322133 с цифровыми двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech A274, Evotech A275. Оснащен индикаторами, сигнализаторами и звуковым предупреждающим зуммером, которые обеспечивают водителя дополнительной информацией о критических и аварийных состояниях основных систем автомобиля.
Читайте также: Панель приборов Газель Next.

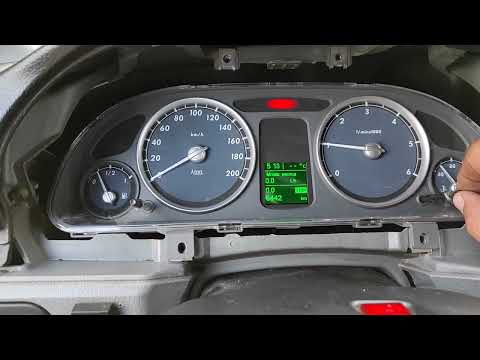

Расположение сигнализаторов комбинации приборов на Газель Бизнес.
Если во время движения загорается любой из красных индикаторов на комбинации приборов, остановите автомобиль, найдите и устраните неисправность.
Назначение сигнализаторов комбинации приборов на Газель Бизнес.
1. Сигнализатор (красный) критической неисправности двигателя.
Для двигателей Evotech A274 и Evotech A275. Лампа загорается при включении зажигания и горит в течение 2-5 секунд, затем гаснет.
2. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Видео:ГАЗель ЗАМЕНА ПРИБОРКИ нового образцаСкачать
Для двигателей Evotech A274 и Evotech A275. Если система управления исправна, при включении зажигания загорается сигнальная лампа, которая горит 5-10 секунд, а затем гаснет. Это означает, что система готова к запуску двигателя. Если лампа загорается во время движения автомобиля, это указывает на отказ какого-либо компонента системы управления двигателем.
3. Сигнализатор (зеленый) включения пониженной передачи
Для ГАЗель Бизнес 4х4 с отключаемым полным приводом.
4. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости
Для двигателей Evotech A274 и Evotech A275. Если загорается сигнальная лампа, устраните причину утечки охлаждающей жидкости и доведите уровень охлаждающей жидкости в расширительном бачке до нормы.
5. Спидометр.
6. Сигнализатор (красный) включения стояночного тормоза
Лампа загорается мигающим светом при включении зажигания, если автомобиль обездвижен стояночным тормозом. После этого раздается короткий звуковой сигнал, когда автомобиль находится в движении.
7. индикатор предупреждения о низком заряде батареи (красный).
8. левая сигнальная лампа (зеленая).
9. Сигнализатор (красный) «STOP».
Загорается одновременно с одной из сигнальных ламп 2, 5, 8, 15, 19 и 27. Если эти сигнальные лампы горят, дальнейшая эксплуатация автомобиля запрещена до устранения неисправности.
Видео:Самодиагностика Проверка стрелок щитка приборов на точность автомобиля газель умз 4216 евро 4Скачать
10. Сигнализатор (красный) аварийного давления масла.
Загорается при включении зажигания. Повторяется коротким звуковым сигналом при работающем двигателе. После запуска двигателя должна сработать сигнализация. Допускается, чтобы сигнальная лампа оставалась включенной:
— При минимальной частоте вращения коленчатого вала двигателя на холостом ходу.
— Внезапное торможение автомобиля.
— Внезапный поворот автомобиля.
Ранее мы рассказывали про панель приборов Газ 3102.
Если предупреждающая лампа загорается при нормальных условиях движения, немедленно остановите двигатель и определите причину низкого давления масла. Работа двигателя с недостаточным давлением масла приводит к поломке двигателя.
11. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей УМЗ-4216, УМЗ-42164, УМЗ-42165. В случае неисправности системы управления контрольная лампа загорается при включении зажигания и остается включенной в течение 5-10 секунд, затем гаснет. Это означает, что система готова к запуску двигателя. Если во время движения лампочка загорается по-разному, это указывает на то, что некоторые компоненты системы управления двигателем вышли из строя.
— Индикатор MIL (оранжевый) — для двигателей Evotech A274 и Evotech A275.
12. сигнальная лампочка (зеленая) для активации правых указателей поворота.
13. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов (AБС).
Видео:Сброс приборки ГАЗель БизнесСкачать
Для автомобилей ГАЗЕЛЬ БИЗНЕС с ABS.
14. Сигнализатор (красный) неисправности электронного регулятора тормозных сил (ЕВD).
Для автомобилей ГАЗЕЛЬ БИЗНЕС с ABS. Если загорается сигнальная лампа, дальнейшая эксплуатация автомобиля запрещена до устранения неисправности.
15. Сигнализатор (красный) открытия дверей.
При движении автомобиля он отображается дублирующим коротким звуковым сигналом. Устанавливается на детали автомобиля.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала.
Для автомобилей ГАЗель Бизнес 4х4 с постоянным полным приводом.
— Сигнализатор (оранжевый) для включения переднего моста (в Газель Бизнес 4х4 и полный привод переключаются).
В другой статье вы узнаете про панель приборов Газ 31105.
17. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста.
Видео:Газель (до NEXT) не работает приборная панель,но лампочки горят - причина замыкание проводки фонарейСкачать
Подходит для деталей ГАЗель Бизнес.
18. сигнальное устройство является резервным устройством.
19. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Повторяется коротким звуковым сигналом при работающем двигателе. Если загорелась сигнальная лампа, немедленно остановите двигатель, определите и устраните причину перегрева.
20. Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при установке стрелки в начале красной зоны до тех пор, пока не загорится сигнальная лампа температуры охлаждающей жидкости.
21. кнопка режима работы.
22. Тахометр.
Указывает скорость вращения коленчатого вала в оборотах в минуту.
23. Контрольная лампа (оранжевая) для задних противотуманных фар.
24. сигнальная лампа (синяя) для дальнего света
25. Сигнализатор (зеленый) включения габаритного света.
Видео:комбинация приборов от газель некст в газель бизнесСкачать
При выключении зажигания следует короткий звуковой сигнал.
26. выключатель фар ближнего света (зеленый).
27. Сигнализатор (зеленый) включения передних противотуманных фар.
Для ГАЗель Бизнес с противотуманными фарами.
28. Сигнализатор (красный) аварийного падения уровня тормозной жидкости.
Повторяется коротким звуковым сигналом при работающем двигателе. Лампочка загорается, когда уровень жидкости в бачке главного цилиндра падает ниже допустимого уровня. Немедленно обратитесь на станцию техобслуживания для проверки автомобиля.
29. Индикатор общего и суточного пробегов.
Верхний ряд — показания общего пробега. Нижний ряд — показания суточного пробега.
30. Кнопка «Сброс».
Сброс индикатора суточного пробега на ноль.
Видео:как на приборной панели газель бизнес посмотреть давление маслаСкачать
В нашем блоге вы прочитаете про панель приборов Газ 3110.
31. индикатор уровня топлива
32. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Уменьшается коротким звуковым сигналом при первом включении. Лампа загорается, когда в баке остается примерно 8 литров топлива. Не управляйте автомобилем в течение длительного времени после загорания сигнальной лампы, так как это может привести к повреждению модуля погружного бензонасоса.
Во избежание неисправности комбинации приборов в автомобиле Газель Бизнес не отключайте аккумулятор (отсоедините провода от клемм «+» и «-«) при включенном зажигании. Для того чтобы устранить последствия неисправности приборной панели Газели Бизнес, необходимо
— Выключите зажигание.
— Отсоединив аккумулятор, восстановите подключение аккумулятора к бортовой сети автомобиля.
— При подключенном аккумуляторе отсоедините его и через несколько секунд снова подключите к электрической системе автомобиля.
— Нажмите и удерживайте кнопку «Mode» на комбинации приборов и включите зажигание. Это вернет стрелки в исходное положение.
