Предохранители МАЗ 5516

Предохранители МАЗ 5516 МАЗ

Блок предохранителей МАЗ — это устройство, в котором расположены элементы безопасности, предназначенные для предотвращения поломки электрических устройств и оборудования. Также рекомендуем вам прочитать статью про подключение генератора на грузовых автомобилях МАЗ.

Предохранители МАЗ 5516

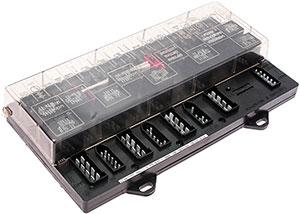

Панель безопасности МАЗ состоит из трех модулей:

  1. Первый блок содержит предохранители на 30 и 60 ампер согласно схеме. Эти элементы предназначены для защиты генераторных установок и аккумуляторов от обратной полярности и коротких замыканий. Практически все потребители электроэнергии получают питание от основного компонента релейного блока на 60 ампер, за исключением светового сигнала, так как он подключается непосредственно к аккумуляторной батарее.
  2. Второй блок предохранителей содержит 21 прибор на 6 ампер.
  3. Третий модуль содержит 9 компонентов на 8 ампер и один на 16 ампер.

На самом бланке есть защитная крышка, на которую нанесена информация с этикетками. Последние объясняют назначение предохранительных устройств и реле и указывают степень сопротивления деталей. Все элементы различаются по внешнему виду и расположению, но все они предназначены для обеспечения правильного функционирования электрической цепи автомобиля. При падении напряжения в сети первым сгорает предохранитель, защищающий электрооборудование от выхода из строя.

Читайте также: Предохранители и реле КамАЗ-5490, 65206, 65207, Предохранители и реле МАЗ 5340M4, Предохранители и реле Камаз 65115 Евро 3/4

Только эти агрегаты могут работать без предохранителей:

  • реле стартера;
  • выключатель главного света;
  • «заземленная» запорная обмотка»;
  • механизм отключения устройства и автоматический запуск.

Маркировка и описание средств защиты, расположенных во втором модуле:

  • 127 — устройство, отвечающее за защиту спидометра, механизм управления фиксацией скорости;
  • 57 — стоп-сигналы;
  • 90 — стеклоомыватель и стеклоочистители;
  • 120 — механизм блокировки колес и осей, фонарей заднего хода и осветительных приборов оптического крюка;
  • 162 — система обогрева боковых зеркал;
  • Р61 — предохранитель, отвечающий за работу системы освещения приборов;
  • 55 — устройство оптической защиты против запотевания;
  • 52 — габаритная оптика, установленная справа и слева от автомобиля;
  • 56 — левая и правая фары ближнего света;
  • 53 — предохранительный элемент дополнительного дальнего света;
  • 54 (обозначены К и Z) — фары дальнего света установлены соответственно справа и слева;
  • 78 — автомобильные поворотные огни;
  • 79 — световая сигнализация автомобиля;
  • 80 — вентилятор системы отопления;
  • 31 — световые индикаторы панели приборов и контрольный индикатор;
  • 50 — задняя противотуманная оптика.

Также в этой части модуля находится 11 реле:

  • 1 — звуковой сигнал и звуковые сигналы;
  • 2 — фонари заднего хода;
  • 3 — блокировка отключения заземления;
  • 4 — стоп-сигналы;
  • 5 — реле, отвечающее за работу бортовой системы управления;
  • 6 — оптика ближнего света;
  • 7 — система блокировки дальнего света;
  • 8 — габаритные огни;
  • 9 — дальний свет;
  • 10 и 11 — элементы фонарика.

Советуем также изучить текст про ремонт бортовых редукторов маз.

Третья часть формы имеет маркировку PR112 и включает десять элементов:

  • клапан — предохранитель муфты вентилятора охлаждения;
  • 59 — элемент системы освещения кабины;
  • 131 — предохранитель, отвечающий за холодильник, пневмосигнал, нестандартный патрон;
  • 133 — осушитель воздуха;
  • 161 — предохранительный элемент запорного клапана двигателя;
  • 171 — предохранители таймеров и автомагнитол;
  • 172 — элемент, отвечающий за работу системы освещения кузова;
  • 179 — неисправность системы подогрева топлива;
  • слот в модуле зарезервирован.

Адрес улицы

г. Москва,
нс. Кантемировская 59а

Рабочие часы:
с 9:00 до 21:00
Семь дней в неделю

Предохранители МАЗ 5516

В систему входят устройства, отвечающие за работу электрооборудования автомобиля. Реле обеспечивают нормальную работу электрической цепи автомобиля. Немаловажную роль играет блок реле и предохранители МАЗ.

Мелкие предметы помогают предотвратить повреждение электрооборудования автомобиля.

В случае неисправности эти устройства самостоятельно выдерживают ток. Защитите различные системы от перегорания, скачков напряжения и других проблем. Чтобы быстро устранить неожиданную поломку, водитель должен знать расположение реле МАЗ и блока предохранителей.

Заменим элемент, можно мгновенно восстановить работу электрооборудования. Возможно, вам также будет интересен текст про ремонт радиатора МАЗ 5440.

Защитные детали объединены в один монтажный блок. На панели предохранителей МАЗ есть таблички, поясняющие его назначение. Здесь также указано номинальное сопротивление.

Панель предохранителей МАЗ состоит из трех блоков. В первом из них есть элементы на 30 А и 60 А. Основное назначение механизмов — защита генератора и аккумулятора от обратной полярности, а также предотвращение коротких замыканий. Практически все электрические потребители автомобиля питаются от головного элемента на 60 А.

Второй содержит 21 элемент по 6 А. Здесь находятся элементы, отвечающие за спидометр, зеркала МАЗ, фары, тормозные сигналы, поворотники, аварийные огни и другие приборы.

Предохранители МАЗ 5516

Третий содержит девять предохранителей на 8 А и один на 16 А. Они отвечают за освещение кузова, кабины, таймера, радио, сушилки и других систем. Точное назначение и расположение блока реле и предохранителей МАЗ указано в инструкции по эксплуатации автомобиля.

Если вы ищете надежные и долговечные запчасти по оптимальным ценам, позвоните консультанту нашего магазина. Гарантируем максимально быструю доставку и самые низкие цены на реле и предохранители по Москве. Также мы предоставляем каждому покупателю консультации по выбору товара и широкого ассортимента комплектующих.

Смотрите также: Ваг мастер Вася диагност

Предохранители МАЗ 5516

Блок крепления предохранителей и реле МАЗ содержит устройства, отвечающие за безопасность и работоспособность электрооборудования автомобиля. О функции предохранителей и реле в целом и по отдельности, о расположении приборов в автомобильном блоке МАЗ читайте в следующей статье.

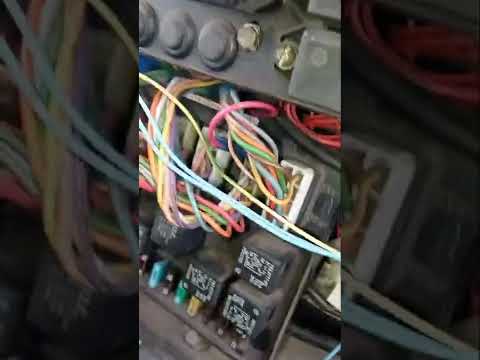

Видео:Блок предохранителей МАЗ и типы предохранителей.Скачать

Блок предохранителей МАЗ и типы предохранителей.

Функции предохранителей и реле в автомобиле МАЗ

Важную роль в электросистеме автомобиля МАЗ играют предохранители — мелкие элементы, которые не влияют на работу систем автомобиля, но в случае неисправности просто необходимы для предотвращения выхода из строя электрических компонентов автомобиля.

Реле и предохранители в автомобиле различаются расположением, сопротивлением и типом. Их основная функция — обеспечение нормальной работы электрической цепи автомобиля. При значительных перепадах напряжения они берут на себя основной «удар» и, перегорая, предотвращают выход из строя более дорогих электрических компонентов. Советуем также посмотреть статью про ремонт и сборку заднего моста МАЗ.

Для облегчения обслуживания, контроля и контроля состояния, замены вышедших из строя предохранителей в автомобиле МАЗ (а также других автомобилях) они объединены в один монтажный блок для предохранителей и реле МАЗ. Блок содержит маркированную информацию, объясняющую назначение конкретного предохранителя или реле, а также указание необходимого значения сопротивления устройства.

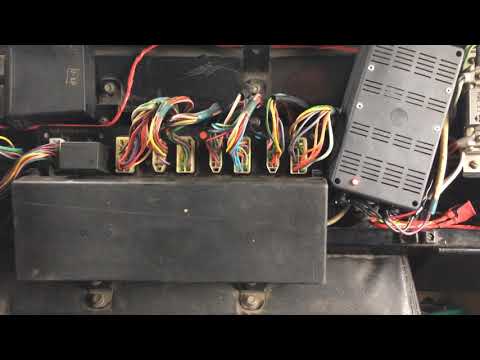

Видео:Маз ,блок предохранителей .Решил посмотреть.Скачать

Маз ,блок предохранителей .Решил посмотреть.

Размещение и значение предохранителей и реле

Все предохранительные устройства в автомобиле МАЗ, отвечающие за нормальную работу электрооборудования, расположены в трех блоках.

Блок 111.3722

Первый блок содержит предохранители на 30 и 60 А (по одному):

• 60А — главный предохранитель;
• 30А — устройство, отвечающее за питание автономного отопления, предварительный обогрев технического оборудования.

Основное назначение предохранительного устройства головки — защита генератора и аккумулятора от обратной полярности элементов и предотвращение короткого замыкания и его негативных последствий при запуске двигателя от источника питания. От него питаются практически все потребители электроэнергии в автомобиле, за исключением сигнализации, которая подключается непосредственно к аккумулятору. Все потребители электроэнергии, подключенные к генератору, имеют отдельные предохранительные устройства.

Без предохранительных устройств работают только следующие компоненты:

• обмотка для отключения массы;
• пусковое реле;
• выключатель головного света;
• отключение автоматики и систем.

См. Также: Как выглядят изношенные тормозные колодки

Предохранительный блок 23.3722

Второй блок содержит предохранители на 6 А в количестве 21 шт. Практически каждый предохранитель имеет собственное обозначение, которое помогает определить, за какое электрооборудование он отвечает:

• 127 — спидометр, индикатор напряжения, устройство контроля скорости записи;
• Предохранитель, отвечающий за звуковые сигналы;
• 57 — сигналы торможения;
• 90 — работа стиральной машины и стеклоочистителя;
• 120 — блокировка колес и мостов, освещение подъемника, фонари заднего хода;
• 162 — зеркала с подогревом;
• Электроснабжение бортовой системы управления;
• P51 — отвечает за освещение приборов;
• 55 — предохранитель противотуманных фар;
• Кч.52 — предохранитель правого габаритного огня;
• Г.52 — предохранитель левого габаритного огня;
• Ф.56 — фара левая (ближний свет);
• Ж.56 — фара правая (ближний свет);
• 53 — предохранитель дополнительных габаритных огней;
• К.54 — фонарь справа (дальний свет);
• З.54 — фонарь слева (дальний свет);
• G.80 — предохранитель вентилятора отопления;
• Ж.79 — срабатывание сигнализации;
• К.78 — предохранитель, отвечающий за указатели поворота;
• С.31 — предохранительное устройство индикаторов головного убора и контрольных ламп;
• 50 — предохранитель противотуманных фар (задний).

Этот блок также содержит одиннадцать реле, каждое из которых отвечает за работу некоторого электрооборудования. Обозначаются буквой «К» и цифрой (например К3):

  1. гудок и звуковые сигналы;
  2. реверс (фары);
  3. блокировка массового отключения;
  4. тормозные огни;
  5. система управления полетом;
  6. ближний свет;
  7. блок дальнего света;
  8. габаритные размеры;
  9. ослепительный;
  10. устройство фонарика;
  11. фонарик устройство.

Предохранительный блок ПР112

Этот блок содержит предохранитель на 16А (техническое оборудование и запасные), а также предохранители на 8А в количестве девяти штук:

• Клапан — предохранитель муфты вентилятора системы охлаждения;
• Г.172 — освещение кузова;
• CZK. 179 — работа подогревателей топлива;
• Р.171 — таймер и магнитола;
• Г.59 — предохранительное устройство освещения кабины;
• 3.131 — холодильник, патрон аварийной лампы, пневмосигнал;
• Бронировать;
• С.133 — устройство защиты осушителя воздуха;
• О.161 — предохранитель запорного клапана двигателя.
