На рулевой колонке под рулевым колесом установлен комбинированный переключатель, который состоит из переключателей света, переключателя указателей поворота и двух переключателей зуммера. На полу кабины, под рулевой колонкой, находится кнопка клапана управления вспомогательными тормозами. Педаль сцепления подвесного двигателя находится слева от рулевой колонки. Педаль рабочего тормоза и педаль топлива расположены справа от рулевой колонки.

Камаз 4310 приборная панель

Рис. 1.6. Размещение органов управления в кабине автомобиля КамАЗ-4310:
1 — кнопка клапана управления вспомогательным тормозом; 2 — педаль сцепления; 3 — напр. «Рабочий тормозной путь»; 4 — педаль управления подачей топлива; 5 — комбинированный переключатель; 6 — рулевое колесо; 7 — рычаг дистанционного управления механизмом переключения передач; 8 — ручка механизма регулировки жесткости сиденья подвеска; 9 — головка троса рычага остановки двигателя; 10 — ручка клапана управления стояночным и запасным тормозами; 11 — ручка троса ручного управления подачей топлива

Читайте также Панель приборов Камаз 4308, Панель приборов КАМАЗ 65115 43118 и 5320

Рекламные предложения на основе ваших интересов:

Камаз 4310 приборная панель

Рис. 1.7. Панель приборов автомобиля КамАЗ-4310:
а — общий вид панели приборов; 1 — панель приборов; 2 — клавишные переключатели; 3 — пепельница; 4 — откидная панель предохранителей; 5 — бардачок; 6 — предохранитель предпускового подогревателя; 7 — выключатель предпускового подогревателя; 8 — рычаг клапана системы регулировки давления в шинах; 9 — кнопка дистанционного отключения аккумуляторов; 10 — блок отключения электрооборудования и запуска; 11 — ручка управления заслонкой; 12 — рычаг клапана механизма блокировки центрального дифференциала; 13 — рукоятки управляющих клапанов щеток стеклоочистителей и омывателя лобового стекла; 14 — кнопка клапана аварийного отключения; 15 — ручки управления клапаном отопления и заслонками воздухораспределителя; б — панель приборов; 1.6 — блоки контрольных ламп; 2 — электрический выключатель горелки; 3 — манометр, масло; 4, — спидометр; 5 — тахометр; 7 — индикатор температуры охлаждающей жидкости; 8 — манометр двуручный; 9 — регулятор освещения приборной панели; 10 — амперметр; 11 — выключатель управления раздаточной коробкой; 12 — выключатель управления лебедкой; 13 — указатель уровня топлива; 14 — выключатель аварийной сигнализации; 15 — манометр в шинах

Рычаг дистанционного управления находится справа от водительского сиденья. Справа от сиденья также находятся головка 9 троса рычага остановки двигателя, ручка ручного управления и троса подачи топлива, ручка клапана управления стояночным и запасным тормозом.

Расположение приборов и органов управления спецтехникой на панели перед водителем показано на рис. 1.7, а, б.

Все приборы расположены на приборной панели (см. Рис. 1,7, 6) с левой стороны приборной панели. В центральной части панели расположены клавишные выключатели (рис. 1.7, а), пепельница, откидная панель предохранителей. Чуть ниже находятся рычаг клапана системы регулировки давления в шинах и кнопка дистанционного отключения аккумуляторной батареи. Ящик для хранения находится на правой стороне панели. Под перчаточным ящиком установлены предохранитель предпускового подогревателя и выключатель предпускового подогревателя.

Камаз 4310 приборная панель

Видео:ПРИБОРНАЯ ПАНЕЛЬ КАМАЗ. ОРГАНЫ УПРАВЛЕНИЯ.Скачать

ПРИБОРНАЯ ПАНЕЛЬ КАМАЗ. ОРГАНЫ УПРАВЛЕНИЯ.

Рис. 1.8. Седельный тягач Урал-4320

Расположение приборов на панели приборов показано на рис. 1.7.6.

Для облегчения работы водителя на переключателях, кнопках, сигнальных лампах нанесены символические изображения, характеризующие их назначение. На помощь приходят схемы и таблицы положения рычагов, ручек и кнопок управления.

ВНИМАНИЕ! Электронный каталог запчастей носит справочный характер! Наша компания не продает все детали, представленные в этом списке.

Если в правом столбце есть ссылка «Стоимость» — данные запчасти находятся в активной продаже. Наличие на складах, подробности с ценой смотрите в описании товара.
Если в правом столбце нет ссылки «Стоимость», мы не продаем эти детали и не принимаем на них заказы.

ВНИМАНИЕ! Электронный каталог запчастей носит справочный характер! Наша компания не продает все детали, представленные в этом списке.

Если в правом столбце есть ссылка «Стоимость» — данные запчасти находятся в активной продаже. Наличие на складах, подробности с ценой смотрите в описании товара.
Если в правом столбце нет ссылки «Стоимость», мы не продаем эти детали и не принимаем на них заказы.

🔍 Видео 💥

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫСкачать

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

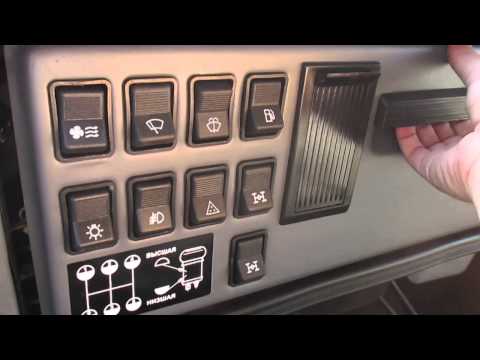

Камаз 43118 , обзор клавишь на приборной панели.Скачать

Камаз 43118 , обзор клавишь на приборной панели.

Трогание с места, движение и остановка на автомобиле КАМАЗ 4310.Скачать

Трогание с места,  движение и остановка на автомобиле КАМАЗ 4310.

Устройство и ТО автомобиля КАМАЗ 4310 часть 4Скачать

Устройство и ТО автомобиля КАМАЗ 4310 часть 4

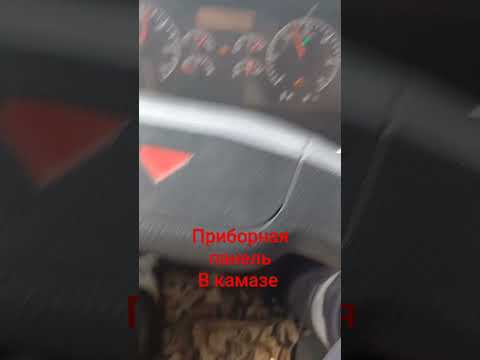

КАМАЗ. обзор приборов.Скачать
