Реле и предохранители на автомобиле КамАЗ, оснащенном двигателем с электронной системой управления, устанавливаются за кожухом панели приборов (см. Рис. Установка блока предохранителей и реле).

Предохранитель F5 установлен на передней панели кабины (см. Рис. Предохранитель F5).

Установка блока предохранителей и реле
1 — установка реле за щитком переключателей; 2 — установка реле за крышкой приборного отсека; 3 — реле стеклоочистителя; 4 — реле переключателя указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, EFU, остановка двигателя)

Предохранитель F5
1 — кабель осушителя; 2 — кабель «предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «аккумулятор — предохранитель»; 8 — провод «Пуск — предохранитель»

Установка реле за панелью переключателей
1 — реле EFU; 2 — реле обмотки возбуждения генератора; 3 — реле муфты управления вентилятором; 4, 5, 6, 7, 8 — см. Таблицу применяемых реле

Таблица применяемых реле

Для двигателей КАМАЗ с электронной системой управления подачей топлива

Реле блокировки пуска

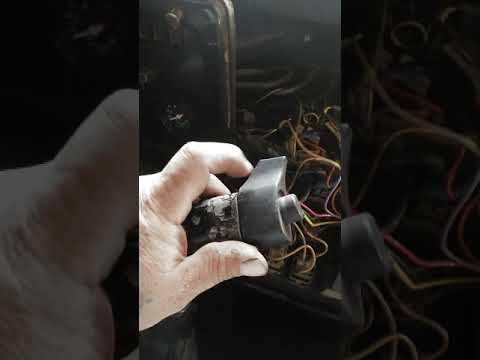

Видео:Подключение реле дворников на Камазе.Скачать

Подключение реле дворников на Камазе.

Реле стояночного тормоза

Установка реле за крышкой приборного отсека
1 — реле дополнительного света; 2 — реле габаритных огней; 3 — реле противотуманных фар; 4 — реле заднего противотуманного фонаря; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле переключения; 8 — «+» реле выключателя АКБ; 9 — реле тормозного сигнала; 10 — реле заднего хода; 11 — реле звуковых сигналов

Предохранители, расположенные в блоке предохранителей (см. Рис. Установка блока предохранителей и реле за приборной панелью):

Система стеклоочистителей предназначена для мытья и очистки лобовых стекол для обеспечения безопасности движения автомобиля.

В комплекте электрические дворники 27.5205 и омыватель 1112.5208-01.

Электрическая стиральная машина приводится в действие кулисным переключателем и имеет электрический насос, встроенный в бачок омывателя.

Насос питается от предохранителя на 10А.



Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и остановку в исходном положении. В его состав входит мотор-редуктор, управляемые щетки и трехпозиционный переключатель.

Питание на мотор-редуктор подается через реле электродвигателей нагревателя, поэтому стеклоочиститель можно включить, когда инструмент и пусковой выключатель повернуты в положение «1.

Видео:Установка реле дворников в обычный камаз.Скачать

Установка реле дворников в обычный камаз.

Кулисные переключатели стеклоочистителя и омывателя расположены справа от рулевой колонки на консоли переключателей.

Когда выключатель стиральной машины включен, через двигатель насоса протекает ток.

«+» Батарейки, пусковая клемма, клемма В пускового реле — амперметр, клемма 1Ж разъема, клеммы 1Ж и 57 блока предохранителей на 60 и 30 А — предохранитель на 10 А — контакты выключателя — двигатель стиральной машины — корпус — аккумулятор «масса» — переключатель «-». Электродвигатель приводит в действие насос, который по шлангам подает омывающую жидкость к двум одноструйным форсункам, а затем к лобовому стеклу.

Редукторный двигатель стеклоочистителя имеет три щетки: одну отрицательную и две положительные.

Отрицательная щетка подключена к корпусу, и напряжение бортовой сети подается на положительные щетки через переключатель стеклоочистителя.

При подаче напряжения еще на несколько щеток обеспечиваются разные скорости вращения якоря электродвигателя и, как следствие, разные режимы работы щеток стеклоочистителя.

Порядок работы стеклоочистителя следующий:



— когда инструмент и выключатель стартера находятся в положении «1», реле электродвигателя отопителя срабатывает, так как напряжение на его обмотку подается с выхода короткого замыкания прибора и выключателя стартера через предохранитель на 7,5 А;

— при срабатывании реле напряжение с его контакта 30 подается на контакт 87, а затем через предохранитель на 10 А на контакт 110 разъема мотор-редуктора, предохранитель мотор-редуктора, контакт 110A мотор-редуктора, выход 110A переключателя;

Читайте также: Замена подушки двигателя Fiat Albea

Видео:Установка реле минутки на дворники КамАЗ старичка ( видео от подписчика)Скачать

Установка реле минутки на дворники КамАЗ старичка ( видео от подписчика)

— в положении «1» переключателя стеклоочистителей напряжение с его выхода 110А подается на выход 111, а затем на одну из плюсовых щеток мотор-редуктора (вверху на рисунке). В этом случае через электродвигатель начинает течь ток, так как его отрицательная щетка (на рисунке нижняя) постоянно подключена к кузову; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;

— когда переключатель стеклоочистителя находится в положении «2», напряжение с его выхода 110А подается на выход 112, а затем на вторую плюсовую ножку (на рисунке слева); при таком положении переключателя стеклоочиститель работает на более высокой частоте;

— когда стеклоочиститель выключен, лезвия возвращаются в исходное положение путем воздействия на концевой выключатель S1 мотор-редуктора. Состояние контактов переключателя (см. Рис. 2) показано для исходного состояния.

По мере движения щеток контакты перемещаются в другое положение. Следовательно, когда переключатель стеклоочистителя находится в нейтральном положении, движение щеток продолжается в исходном положении, поскольку в этом случае напряжение подается на электродвигатель редукторного двигателя следующим образом;

— штырь 110 мотор-редуктора — предохранитель F1 — замкнутые (нижние) контакты концевого выключателя — контакты 111B моторедуктора и выключателя — контакты 111 переключателя — контакт 1114 переключателя — контакты 111 переключателя и мотор-редуктора — щетка плюса мотор-редуктора (верхний).

Когда щетки стеклоочистителя приходят в исходное состояние (нижняя часть лобового стекла), контакты концевого выключателя возвращаются в исходное состояние, размыкают цепь питания мотор-редуктора, и лезвия останавливаются.

Сборник электрических схем для грузовика Камаз. Электрооборудование вагонов состоит из следующих систем: электроснабжения, световой сигнализации, внешнего и внутреннего освещения, КИПиА; системы обогрева, дворники и звуковая сигнализация, запуск двигателя. Ниже приведены электрические схемы этих систем и их описания. Возможны два варианта: для различных модификаций автомобиля КАМАЗ.

Читайте также: Тест-драйв Haval h6 за рулем

Общая схема подключения автомобилей КАМАЗ 5320, 5410, 5511

Видео:Подключение подрулевых переключателей(гитара) Евро на Камаза-старика. Подробное описание.Скачать

Подключение подрулевых переключателей(гитара) Евро на Камаза-старика. Подробное описание.

Реле дворников камаз 5320

Электрическая схема системы световой сигнализации КАМАЗ

Реле дворников камаз 5320

Схема подключения систем подачи и очистки КАМАЗ

Реле дворников камаз 5320

Схема подключения внешнего и внутреннего освещения КАМАЗ

Реле дворников камаз 5320

Второй вариант, при котором схемы разбиты по узлам

Схема электроснабжения всех автомобилей КамАЗ с генератором 800Вт

Видео:Как подключить реле дворников камаз 2 .Скачать

Как подключить реле дворников камаз 2 .

Реле дворников камаз 5320

Схема электроснабжения автомобилей КамАЗ с генератором 2 кВт

Реле дворников камаз 5320

Схема запуска двигателя КамАЗ

Реле дворников камаз 5320

Схема подключения КИПиА

Реле дворников камаз 5320

Схема стеклоочистителя, обогрева и звуковой сигнализации

Реле дворников камаз 5320

Видео:Реле пауза дворников для КамазаСкачать

Реле пауза дворников для Камаза

Схема освещения салона КамАЗ

Реле дворников камаз 5320

Схема подключения внешнего освещения

Реле дворников камаз 5320

Схема внешней световой сигнализации и блокировки колес
