Ремонт ламп и предохранителей КамАЗ-5490 (8 видео)

Замена ламп и предохранителей КамАЗ-5490.

Лампы, используемые на автомобиле КамАЗ-5490.
Предохранители и реле КамАЗ-5490, 65206, 65207.
Предохранители и реле КамАЗ-65802.

Проверка и замена предохранителей.

Электрические цепи защищены предохранителями или автоматическими предохранителями.

Если перестал работать потребитель, нужно его выключить и проверить предохранитель. Заменить неисправный предохранитель.

Автоматический предохранитель.

Видео:Замена лампы в фаре. КамАЗ 5490.Скачать

1 — предохранитель выключен.

Если сработал автоматический предохранитель (см. Рис. Автоматический предохранитель), устраните причину срабатывания, повторно активируйте автоматический предохранитель.

Проверить цепь в направлении от предохранителя к потребителю. После устранения короткого замыкания замените предохранители.

также возможен обрыв цепи. Для устранения поломки обратитесь в сервисный центр.

Внимание!

Не используйте предохранители с силой тока (A) выше предписанной. Это может привести к повреждению электрооборудования и воспламенению кабелей.
Не переключайте контакты и не ремонтируйте предохранители.
Заменяйте предохранители только после устранения неисправности.

Замена ламп.

Требования безопасности:

Видео:Замена лампы противотуманки КАМАЗ Нео 5490Скачать

Перед заменой лампочек отключите электропитание, повернув ключ прибора и ключ зажигания в положение «O — все выключено», или отключите электропитание от аккумуляторной батареи.
При замене лампы не прикасайтесь к лампочке голыми руками. Возьмитесь за вилку или основание; если это невозможно, возьмитесь за стеклянную колбу чистой сухой тканью или работайте в чистых сухих перчатках.
Не допускайте попадания воды в лампу и загрязнения колбы.
В случае появления пятен очистите холодную колбу спиртом и сухой тканью.
Проверить наличие коррозии на контактах, при обнаружении устранить.
При установке новых ламп убедитесь, что прокладки находятся в правильном положении.
При замене перегоревших ламп необходимо учитывать их тип и мощность

Замена лампы противотуманной фары.

Противотуманный свет.

1 — противотуманные фары; 2 — крышка; 3 — фиксирующий язычок.

Отсоедините крышку под бампером от фиксатора и снимите ее (см. Рис. Противотуманные фары).
Снимаем конец троса противотуманной фары.
Оттяните удерживающую пружину.
Вытащите лампу.
Вставьте новую лампочку в патрон так, чтобы цоколь вошел в выемку.
Зафиксируйте удерживающую пружину, подключите штекер к контакту лампы.
Закройте крышку.

Замена лампочки левого заднего фонаря.

Задний фонарь слева.

Видео:Установка противотуманной фары РУФС.16, РУФС.161 на КАМАЗ 5490Скачать

1 — крепежный винт; 2 — диффузор; 3 — фонарь заднего контурного фонаря; 4 — указатель поворота; 5 — сигнальная лампа тормоза; 6 — лампа освещения номерного знака (на задний фонарь нет правого); 7 — сигнальная лампа; 8 — фонарь заднего хода; 9 — противотуманные фары (в некоторых комплектациях).

Выкрутите крепежные винты 1, снимите рассеиватель 2 (см. Рис. Левый задний фонарь}.
Нажмите на неисправную лампу, поверните ее против часовой стрелки и снимите.
Вставьте новую лампу так, чтобы выступ на цоколе лампы совместился с направляющей канавкой на патроне лампы.
Закрепите новую лампочку, нажав на лампу и поворачивая ее, пока язычок и канавка не совместятся.
Установите объектив 2, затяните крепежные винты 1.
Правый задний фонарь выполнен в зеркальном отображении. Замена правого заднего фонаря производится так же, как замена левого заднего фонаря.

Замена бокового габаритного света.

Боковой габаритный фонарь.

1 — габаритный габаритный фонарь со светодиодным блоком; 2 — гайка с шайбой; 3 — разъем.

Отсоедините разъем цепи 3 (см. Рис. Боковой габаритный фонарь).
Откручиваем гайки 2, снимаем шайбы.
Удалите неисправную лампу 1.
Установите новый фонарь 1, вставьте разъем, установите шайбы и затяните гайки 2.

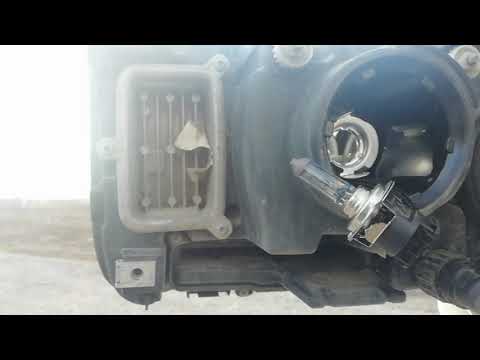

Видео:Замена лампочки в блок фаре на Камаз 5490 S 5 Neo)))Скачать

Замена лампы повторителя боковых указателей поворота.

Повторитель бокового указателя поворота.

1 — крепежный винт; 2 — диффузор.

Выкрутите крепежный винт, снимите рассеиватель (см. Рис. Боковой повторитель указателя поворота).
Заменить лампу.
Установите диффузор, затяните крепежный винт.

Замена лампы фары прижимного устройства.

Точечный светильник для автостопного освещения.

Видео:Вечный предохранитель!!! Секрет автоэлектрика. Как найти короткое замыкание при помощи лампочкиСкачать

1 — винт; 2 — диффузор; 3 — отражатель; 4 — заглушка; 5 — цоколь галогенной лампы; 6 — стопорная пружина.

Выкрутите крепежный винт 1, снимите фонарь движением вверх (см. Рис. Освещение сцепного устройства).
Вытащите заглушку 4.
Отцепите фиксирующую пружину 6, снимите галогенную лампу с цоколя 5.
Установите новую галогеновую лампу так, чтобы опорная пластина совпала с выемкой в держателе.
Зацепить удерживающую пружину, подключить штекер к наконечнику.
Поставить фонарь на место, вкрутить винт 1.

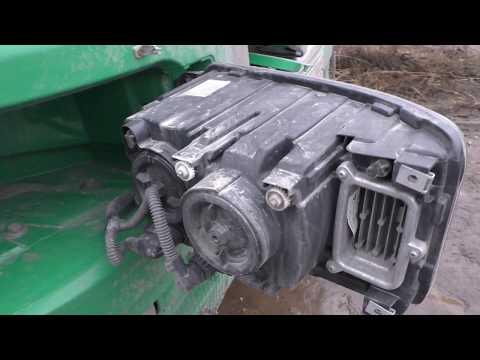

Замена ближнего / дальнего света фар.

Блок головного освещения.

1 — дневной ходовой свет, передний габаритный огонь, указатель поворота; 2 — ближний свет; 3 — дальний свет фар; 4, 5 — болты; 6, 7 — гайки.

Снимите кожух кронштейна, открутите два болта крепления фары 4, 5 и две гайки на задней части фары 6, 7 (см. Рис. Оптический блок}.
Вытаскиваем кронштейн с фарами.
Заменить лампы ближнего и дальнего света.
Установите кронштейн проектора в обратном порядке.

Регулировка ближнего света фар.

Видео:Замена лампочки на противотуманной фаре КамазСкачать

Кронштейн с фарами.

1 — крышка маяка; 2 — скоба; 3 — орехи; 4 — винт вертикальной регулировки; 5 — винт горизонтальной регулировки.

Расширьте кронштейн с фарами (см. Пункты выше).
Отверните четыре гайки 3 крепления облицовки фары кронштейном (см. Рис. Кронштейн фары}. Снимите облицовку фары 1 с кронштейна 2.
Установить кронштейн с фарами на место, закрепить.
Отрегулируйте направление света с помощью регулировочных винтов 4 по вертикали и 5 по горизонтали. Угол наклона при первоначальной настройке ближнего света соответствует перемещению вниз от центра фары на 150 мм на расстоянии 10 м (для автомобиль без груза).
Затем снова откручиваем две гайки и два винта крепления фары, удлиняем кронштейн с фарами и устанавливаем на кронштейн кожух фары.
Установите кронштейн с фарами и накладкой на место.
